Khi lựa chọn máy đo màu, rất nhiều người chỉ quan tâm đến độ chính xác ΔE mà bỏ qua một thông số quan trọng hơn, đó là hình học đo (Measurement Geometry). Hai hình học phổ biến nhất hiện nay là: 45/0 và D/8 (Diffuse/8°). Mặc dù đều dùng để đo màu theo tiêu chuẩn quốc tế, nhưng hai công nghệ này cho kết quả khác nhau khi đo trên các vật liệu có độ bóng, bề mặt nhám hoặc hiệu ứng kim loại.
Nếu chọn sai hình học đo, kết quả màu có thể sai lệch dù sử dụng cùng một mẫu.
Bài viết dưới đây sẽ giúp bạn hiểu rõ sự khác nhau giữa 45/0 và D/8, từ nguyên lý hoạt động đến ứng dụng thực tế để lựa chọn thiết bị phù hợp.
1. Hình học đo màu (Color Measurement Geometry) là gì?
Hình học đo màu (Color Measurement Geometry) là thuật ngữ quy định góc chiếu của nguồn sáng lên bề mặt mẫu và góc thu nhận ánh sáng phản xạ của đầu dò (detector) bên trong máy đo màu. Đây là yếu tố cốt lõi quyết định cách thiết bị “nhìn” và số hóa màu sắc của vật liệu
Nó quyết định:
- Lượng ánh sáng thu được
- Mức ảnh hưởng của độ bóng
- Khả năng tái tạo cảm nhận màu của mắt người
- Độ chính xác khi so sánh màu.
Hai thiết bị có cùng cảm biến nhưng khác hình học đo vẫn có thể cho kết quả khác nhau.

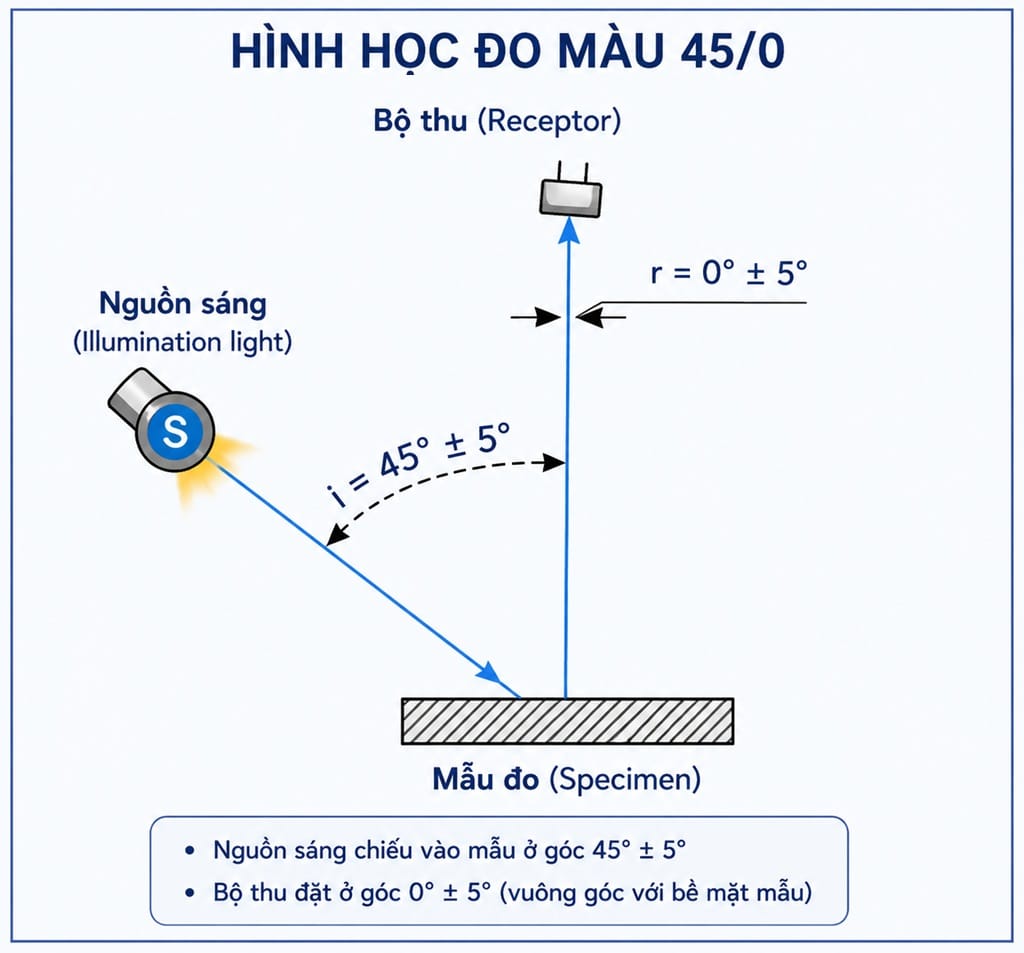

2. Hình học 45/0 là gì?
Ở cấu hình 45/0
- Nguồn sáng chiếu vào mẫu ở góc 45°
- Bộ cảm biến nhận ánh sáng theo góc 0°
Đây là cấu hình mô phỏng khá giống cách mắt người quan sát vật thể dưới ánh sáng thông thường.
Ưu điểm của 45/0
- Phù hợp ngành in
- Đây là chuẩn được sử dụng rộng rãi trong: in offset, in flexo, in gravure, in kỹ thuật số
- Máy đo mật độ màu (Spectrodensitometer) hầu hết đều sử dụng hình học 45/0.
Đo CMYK chính xác: Có thể đo: Density, Dot Gain (TVI), Trapping, Gray Balance, Print Contrast, ΔE đúng theo các tiêu chuẩn in.
Mô phỏng cảm nhận thị giác: Do loại bỏ phần lớn phản xạ gương nên kết quả gần với những gì mắt người nhìn thấy.
Hạn chế của 45/0: Nếu mẫu có: bề mặt bóng cao, phủ UV, phủ PE, phủ vecni, màng metalize kết quả màu có thể thay đổi do độ bóng.
Đây là lý do ngành sơn và nhựa thường không ưu tiên 45/0.
Tham khảo dòng máy cấu trúc 45/0: Máy Đo Màu Và Độ Bóng DC-27CG Series: 45/0 CHNSpec
https://thietbirt.com/may-do-mau-va-do-bong/

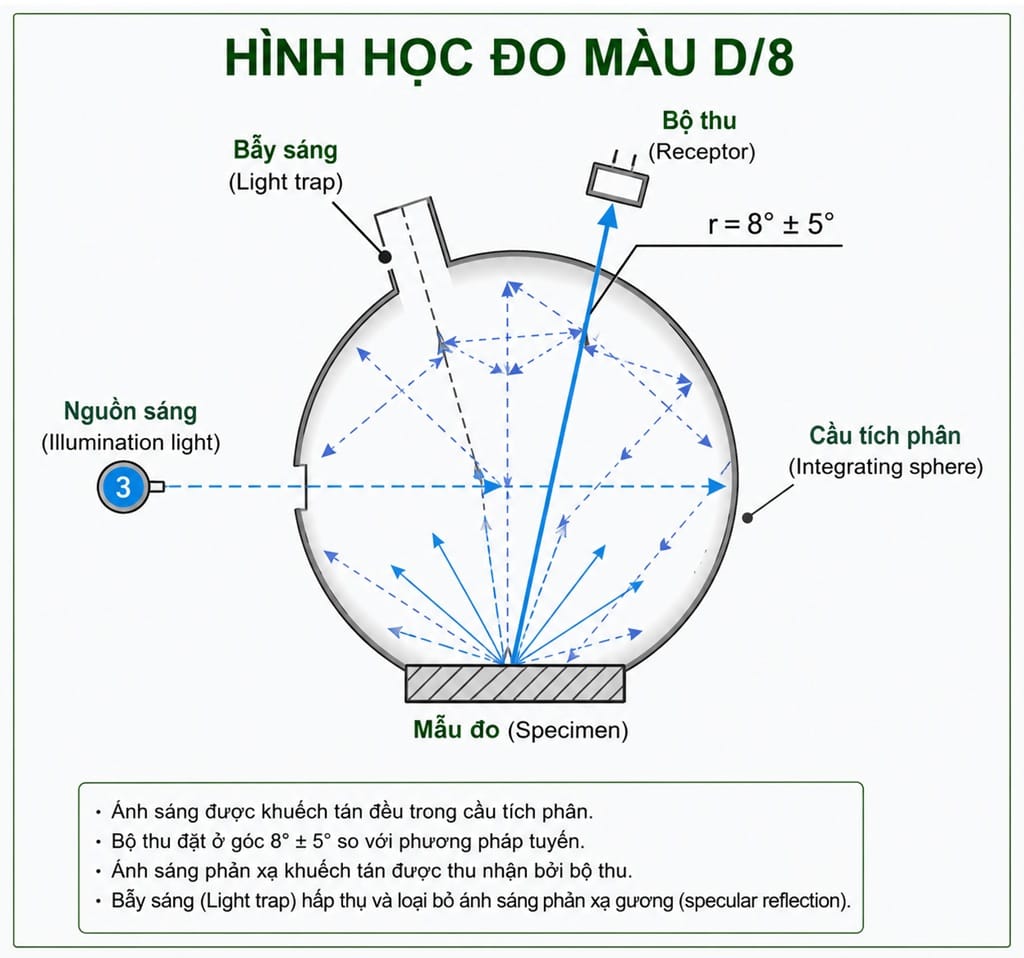

3. Hình học D/8 là gì?
D/8 là viết tắt của Diffuse / 8 Degrees
Trong đó: ánh sáng được khuếch tán bằng cầu tích phân (Integrating Sphere); cảm biến đặt ở góc 8°
Ánh sáng chiếu đến mẫu từ rất nhiều hướng khác nhau thay vì chỉ một góc.
3.1 Vì sao D/8 chính xác hơn?
Do ánh sáng được khuếch tán đều nên: ít chịu ảnh hưởng bởi hướng bề mặt, giảm sai số, ổn định hơn, phù hợp nhiều loại vật liệu
Đây là hình học được CIE và ISO sử dụng rất rộng rãi.
3.2 SCI và SCE trên D/8 là gì?
Đây là điểm khiến D/8 mạnh hơn rất nhiều.
SCI (Specular Component Included):
- Bao gồm phản xạ gương.
- Kết quả phản ánh màu sắc thực của vật liệu.
- Thường dùng trong: kiểm soát nguyên liệu, QC sản xuất, nghiên cứu
SCE (Specular Component Excluded)
- Loại bỏ phản xạ gương.
- Kết quả gần với cảm nhận của mắt người.
- Thường dùng khi: khách hàng so màu, nghiệm thu, đánh giá ngoại quan
Tham khảo máy cấu trúc D/8: Máy Đo Màu Quang Phổ DS-700 Series (Portable Spectrophotometer)
https://thietbirt.com/may-do-mau-quang-pho-ds-700/
4. So sánh 45/0 và D/8
| Tiêu chí | 45/0 | D/8 |
|---|---|---|
| Góc chiếu sáng | 45° | Khuếch tán |
| Góc quan sát | 0° | 8° |
| Đo màu vật liệu bóng | Trung bình | Rất tốt |
| Ảnh hưởng độ bóng | Cao | Thấp |
| SCI/SCE | Không | Có |
| Độ ổn định | Cao | Rất cao |
| Ngành in | Rất phù hợp | Ít phổ biến |
| Sơn | Khá | Rất phù hợp |
| Nhựa | Tốt | Rất tốt |
| Dệt may | Tốt | Rất tốt |
| Gốm | Trung bình | Tốt |
5. Khi nào nên chọn máy đo màu 45/0?
Nếu doanh nghiệp của bạn thuộc một trong các lĩnh vực sau đây, hình học đo hướng tính 45/0 là sự lựa chọn duy nhất đảm bảo tính tương thích của dữ liệu:
- In Offset: Kiểm soát độ cân bằng mực-nước, đo các vạch màu (color bar) tiêu chuẩn ở đuôi tờ in.
- In Flexo & Gravure (In ống đồng): Đo lường độ dày lớp mực trên các chất liệu màng mỏng, bao bì nhựa mền hoặc màng nhôm.
- Sản xuất Bao bì & Tem nhãn (Packaging & Labeling): Đảm bảo sự đồng nhất màu sắc giữa các lô hàng khác nhau, đặc biệt là khi in các dải màu pha (Pantone/Spot Color) của thương hiệu.
6. Khi nào nên chọn D/8?
Bạn nên chọn máy đo màu cấu trúc D/8 (Hình cầu tích phân) khi đối tượng cần kiểm soát màu sắc thuộc các ngành sản xuất vật liệu như Sơn, Nhựa, Cao su, Dệt may, Gốm sứ, Mỹ phẩm, Thực phẩm, Dược phẩm. Đây là thiết bị lý tưởng nhất để xử lý các bài toán đo màu phức tạp trên bề mặt có độ bóng cao, bề mặt cong, các dải màu cực đoan (siêu sáng/siêu tối) hoặc vật liệu có kết cấu bề mặt đặc biệt.Ví dụ thực tế
Lý do máy D/8 trở thành cấu trúc đo quốc dân cho mọi ngành công nghiệp (trừ in ấn bao bì) nằm ở khả năng khuếch tán ánh sáng 360 độ từ vách quả cầu tích phân, giúp khuất phục 5 đặc tính bề mặt sau:
- Độ bóng cao (High-Gloss): Ánh sáng bao trùm đều giúp bạn linh hoạt đóng/mở bẫy gương. Khi chọn chế độ SCI, máy sẽ “nhìn xuyên” qua lớp bóng bề mặt để đo chính xác lượng hạt màu bên trong.
- Bề mặt cong: Khi đo các vật thể như thân chai nhựa, vỏ son môi, phím bấm máy tính… cấu trúc hướng tính (như 45/0) sẽ bị mất tín hiệu do góc phản xạ bị lệch. Ánh sáng tán xạ của D/8 đảm bảo đầu thu 8 độ luôn nhận đủ năng lượng phản xạ từ mọi điểm trên tiêu điểm cong.
- Màu siêu sáng / Màu siêu tối: Với các dải màu cực đoan như màu đen tuyền (Jet Black) trên vỏ điện thoại hoặc màu trắng sứ, chùm sáng hướng tính rất dễ bị nhiễu do hấp thụ hoàn toàn hoặc phản xạ quá mức. D/8 giúp ổn định năng lượng ánh sáng để đọc ra các chỉ số L*, a*, b* chuẩn xác nhất.
- Hiệu ứng đặc biệt (Texture): Các vết xước kim loại, hoa văn ép nổi trên da nhân tạo sẽ được chùm sáng tán xạ chiếu phẳng hoàn toàn về mặt quang học, loại bỏ hiện tượng vùng tối ảo do khe nứt bề mặt tạo ra.
Tóm lại:
45/0 và D/8 đều là những hình học đo màu được tiêu chuẩn hóa quốc tế, nhưng được thiết kế cho các mục đích khác nhau.
- 45/0 là lựa chọn tối ưu cho ngành in ấn và bao bì, nơi cần đánh giá màu theo cảm nhận thị giác và kiểm soát các thông số như mật độ màu, TVI hay Gray Balance.
- D/8 phù hợp hơn với sơn, nhựa, dệt may, gốm sứ, mỹ phẩm và nhiều vật liệu công nghiệp, nhờ khả năng giảm ảnh hưởng của độ bóng và hỗ trợ cả chế độ SCI/SCE để đáp ứng nhiều yêu cầu kiểm soát chất lượng.
Nếu doanh nghiệp thường xuyên kiểm soát màu sắc trong sản xuất, hãy lựa chọn máy đo màu có hình học phù hợp với tiêu chuẩn của ngành để đảm bảo kết quả đo chính xác, ổn định và đồng nhất giữa các lô sản phẩm.
Câu hỏi thường gặp (FAQ)
45/0 và D/8 khác nhau ở điểm nào?
Khác nhau chủ yếu ở hình học đo. 45/0 sử dụng ánh sáng chiếu ở góc 45° và quan sát ở góc 0°, còn D/8 dùng ánh sáng khuếch tán qua cầu tích phân và quan sát ở góc 8°, giúp giảm ảnh hưởng của độ bóng bề mặt.
Ngành in nên chọn 45/0 hay D/8?
Ngành in, đặc biệt là in offset, flexo và gravure, nên chọn 45/0 vì đây là cấu hình phù hợp để đo mật độ màu, TVI, Gray Balance và đáp ứng các tiêu chuẩn quản lý màu như ISO 12647.
Máy đo màu D/8 có ưu điểm gì?
D/8 đo tốt trên các bề mặt bóng hoặc có kết cấu phức tạp, đồng thời hỗ trợ chế độ SCI và SCE, giúp đánh giá màu sắc theo cả màu thực của vật liệu và cảm nhận thị giác.
Có thể so sánh kết quả giữa máy 45/0 và D/8 không?
Không nên so sánh trực tiếp vì hai hệ thống sử dụng hình học đo khác nhau. Để đảm bảo tính nhất quán, nên sử dụng cùng loại thiết bị và cùng điều kiện đo trong toàn bộ quy trình kiểm soát chất lượng.
Những ngành nào nên sử dụng máy đo màu D/8?
D/8 phù hợp với các ngành sơn, nhựa, cao su, dệt may, gốm sứ, mỹ phẩm, thực phẩm và các lĩnh vực yêu cầu đánh giá màu sắc chính xác trên nhiều loại bề mặt.
