Máy Đo Lực Kéo GT-UA03 – Single Column Tensile Test Machine

Mô tả

1.Tổng Quan Về Máy Đo Lực Kéo GT-UA03

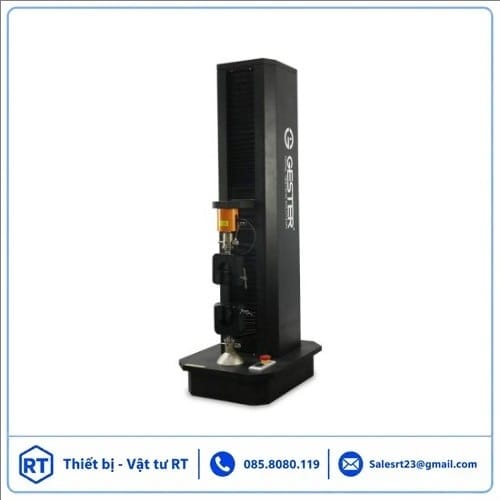

Máy đo lực kéo GT-UA03 (Single Column Tensile Test Machine) do hãng GESTER International Co., Ltd chế tạo là giải pháp thử nghiệm cơ lý đa năng chuyên dụng cho phòng thí nghiệm. Thiết bị được thiết kế dạng đơn cột nhỏ gọn nhưng tích hợp hệ thống điều khiển và truyền động hiện đại, phục vụ công tác đánh giá độ bền cơ học của nhiều nhóm vật liệu trong sản xuất công nghiệp.

2. Ứng Dụng Thử Nghiệm Đa Ngành Của Máy GT-UA03

Thiết bị đo độ bền kéo đứt GT-UA03 đáp ứng đa dạng nhu cầu kiểm tra các đặc tính cơ lý và phân tích vật liệu:

2.1 Các phép thử cơ lý hỗ trợ:

• Thử nghiệm kéo (Tension)
• Thử nghiệm nén (Compression)
• Thử nghiệm uốn (Bending)
• Thử nghiệm cắt (Shear)
• Thử nghiệm xé (Tear)
• Thử nghiệm bóc tách (Peel)
• Thử nghiệm xoắn/đảo ngược (Reversion) và thử nghiệm vuốt cốc/uốn nếp (Cupping) (khi gắn thêm thiết bị chuyên dụng)

2.2 Các chế độ thử nghiệm khép kín (Multi-closed loop test):

• Thử nghiệm ứng suất hằng (Constant stress)
• Thử nghiệm biến dạng hằng (Constant strain)
• Thử nghiệm độ chùng/thả lỏng (Slack)

2.3 Danh mục vật liệu ứng dụng:

• Ngành dệt may & da giày: Giày dép, dệt may, sợi (yarn), xơ/sợi (fiber).
• Vật liệu cao su & nhựa: Cao su, nhựa, vật liệu composite, băng dính.
• Vật liệu kim loại & kỹ thuật: Ống nhôm, dây và cáp điện, lò xo, gỗ.
• Bao bì & Vật liệu bảo vệ: Giấy, vật liệu đóng gói, vật liệu chống thấm, vật liệu bảo vệ/phòng hộ.

3. Đặc Điểm Nổi Bật & Tính Năng Công Nghệ

3.1 Hệ thống truyền động & Điều khiển chính xác

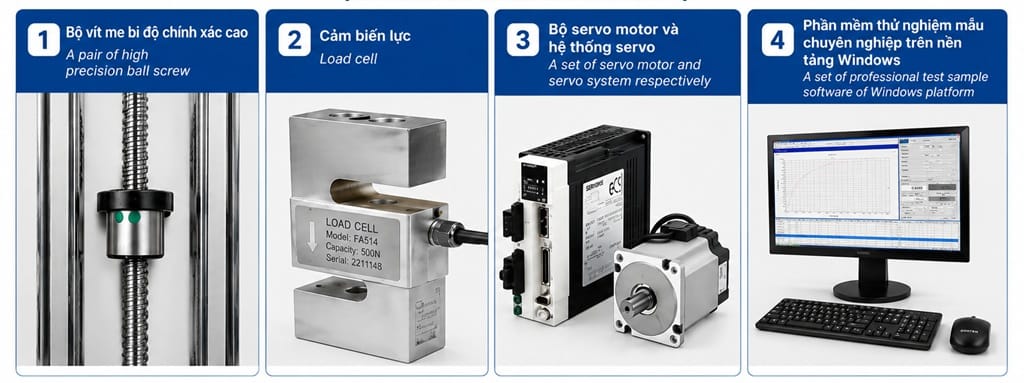

• Truyền động công nghệ cao: Trang bị động cơ Servo, bộ điều khiển Servo, bộ giảm tốc trục vít bánh vít và cặp trục vít me bi có độ chính xác cao.
• Phương pháp điều khiển Pulse Command: Điều khiển bằng xung lệnh giúp thao tác vận hành dễ dàng và đạt độ chính xác tối ưu.
• Bộ mã hóa LINE DRIVE: Độ phân giải dịch chuyển đạt 0.001 mm với khả năng chống nhiễu mạnh mẽ.
• Dải tốc độ thử nghiệm: Điều chỉnh linh hoạt trong khoảng 0.001 – 1000 mm/min, hỗ trợ hai chế độ điều chỉnh tấm trung gian: chỉnh thô nhanh và chỉnh tinh chậm.

3.2 Quản lý dữ liệu & Giao diện phần mềm

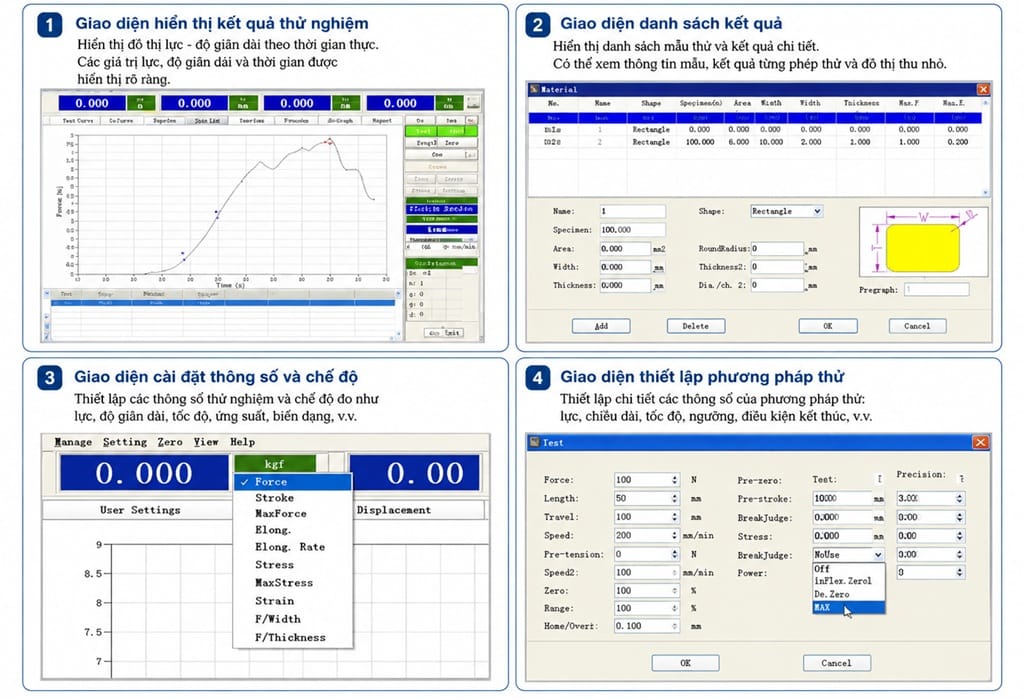

• Phần mềm chuyên nghiệp: Chạy trên nền tảng Windows, hiển thị trực quan dữ liệu và đường cong thử nghiệm trên màn hình máy tính.
• Tự động hóa chu trình: Tự động lưu trữ dữ liệu thử nghiệm và tự động điều khiển ngàm kẹp quay về vị trí ban đầu sau khi hoàn thành phép thử.
• Đa dạng chế độ điều khiển: Hỗ trợ kiểm tra tốc độ hằng, định vị, lực/công suất hằng, hành trình hằng và điều khiển đa cấp.
• Cổng truyền dữ liệu: Kết nối và truyền tải dữ liệu tới máy tính qua giao diện RS232.

3.3 Hệ thống an toàn toàn diện

• Tự động dừng máy khi quá tải (Overload stop).
• Trang bị nút dừng khẩn cấp (Emergency stop button).
• Công tắc giới hạn hành trình trên và dưới.
• Hệ thống tự động ngắt nguồn điện khi phát hiện rò rỉ.
• Tính năng tự động dừng khi mẫu thử bị đứt/hỏng (Specimen damage automatic stop).

4. Thông Số Kỹ Thuật Chi Tiết (Product Specifications)

• Dải tải trọng (Capacity): Tùy chọn: 50N, 100N, 200N, 500N, 1KN, 2KN, 2.5KN, 5KN
• Độ phân giải lực (Force Resolution): 1/100,000
• Độ chính xác lực (Force Accuracy): ≤ ±0.5%
• Màn hình hiển thị (Display): Màn hình máy tính (Computer display)
• Hành trình thử nghiệm (Stroke Range): 1000 mm (chưa tính gá kẹp, có thể tùy chỉnh theo yêu cầu)
• Độ phân giải hành trình (Stroke Resolution): 0.001 mm
• Tốc độ thử nghiệm (Test Speed): 0.001 – 1000 mm/min (cài đặt qua màn hình, hỗ trợ nút điều chỉnh nhanh ngàm kẹp lên/xuống)
• Chuyển đổi đơn vị lực (Force Unit Switch): kgf, N, lbf, g, ton, MPa
• Chế độ dừng (Stop Mode): Dừng khi quá tải, nút dừng khẩn cấp, tự động dừng khi mẫu bị hỏng/đứt
• Hệ thống truyền động (Machine Drive): Động cơ Servo, bánh răng đồng bộ và trục vít me bi chính xác
• Công suất (Power): 120W
• Nguồn điện cấp (Power Supply): AC 220V 50-60Hz 10A
• Kích thước máy (Dimensions): Khoảng 50 × 40 × 145 cm
• Trọng lượng máy (Weight): 60 kg

5. Danh Mục Phụ Kiện

5.1 Phụ kiện tiêu chuẩn đi kèm (Standard Accessories):

• 01 bộ: Ngàm kẹp thủ công (Manual grips)
• 01 cái: Cảm biến lực (Load cell)
• 01 bộ: Phần mềm vận hành giao diện tiếng Anh (English operation software)
• 01 sợi: Cáp kết nối máy tính (Cable connect with PC)

5.2 Phụ kiện tùy chọn (Option Accessories):

• Máy tính để bàn (Desk top computer)
• Các loại ngàm kẹp/gá thử nghiệm khác (Other grips)
• Thiết bị phụ trợ thử nghiệm xoắn (reversion) và vuốt cốc (cupping)

Câu Hỏi Thường Gặp (FAQ) Về Máy Thử Kéo GT-UA03

• Máy Đo Lực Kéo GT-UA03 hỗ trợ những mức dải lực nào?

GT-UA03 cung cấp nhiều tùy chọn dải tải trọng tùy theo yêu cầu của khách hàng, bao gồm: 50N, 100N, 200N, 500N, 1KN, 2KN, 2.5KN và 5KN.

• Tốc độ thử nghiệm của thiết bị có thể điều chỉnh trong khoảng nào?

Tốc độ thử nghiệm của máy cho phép thiết lập linh hoạt từ 0.001 đến 1000 mm/min thông qua giao diện phần mềm, kết hợp với nút điều chỉnh ngàm kẹp lên/xuống nhanh chóng.

• Máy GT-UA03 kết nối và hiển thị dữ liệu như thế nào?

Thiết bị truyền tải dữ liệu sang máy tính qua cổng RS232. Toàn bộ dữ liệu, thông số và biểu đồ được hiển thị trực tiếp trên màn hình máy tính thông qua phần mềm thử nghiệm chạy trên hệ điều hành Windows.

• Thiết bị có các cơ chế an toàn nào trong quá trình vận hành?

Máy được trang bị tính năng dừng khẩn cấp khi quá tải, nút dừng khẩn cấp thủ công, công tắc giới hạn hành trình trên/dưới, hệ thống tự động ngắt điện khi rò rỉ và tự động ngắt máy khi mẫu thử bị phá hủy.
