Cốc đo độ nhớt dạng chảy là thiết bị không thể thiếu để kiểm soát chất lượng trong ngành sơn, mực in, hóa chất và chất phủ. Bằng cách đo thời gian chất lỏng chảy cạn qua một lỗ tiêu chuẩn dưới tác dụng của trọng lực (thời gian xả dòng), bạn có thể xác định được độ nhớt của mẫu một cách nhanh chóng.
Tuy nhiên, mỗi loại cốc lại được thiết kế theo một tiêu chuẩn và phục vụ môi trường làm việc hoàn toàn khác nhau. Dưới đây là hướng dẫn toàn diện giúp bạn chọn cốc đo độ nhớt đúng cho nhu cầu của mình.

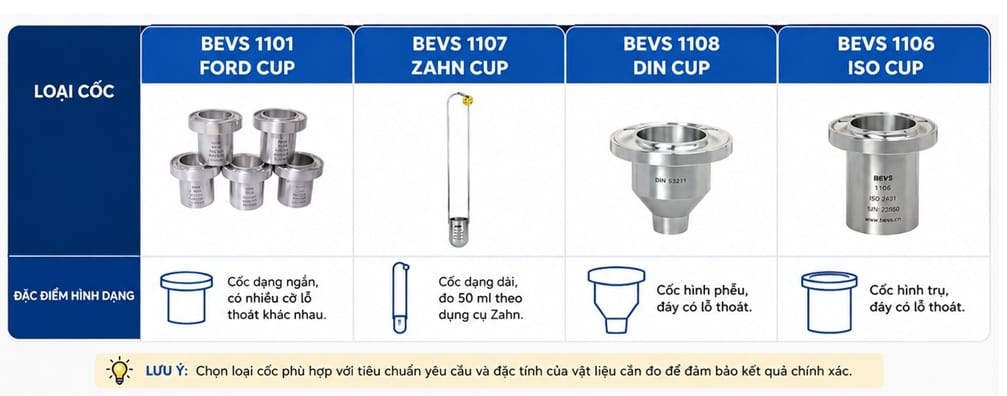

1. Các Loại Cốc Đo Độ Nhớt Phổ Biến
- Ford Cup (Tiêu chuẩn ASTM D1200): Được thiết kế để đặt cố định trên giá đỡ với các kích thước lỗ phổ biến từ #2 đến #5. Loại cốc này mang lại độ lặp lại cao, dễ hiệu chuẩn và là tiêu chuẩn vàng trong phòng thí nghiệm ngành sơn. Tuy nhiên, thao tác đo trực tiếp trong thùng sơn sẽ gặp khó khăn.
- Zahn Cup (Tiêu chuẩn ASTM D4212): Sở hữu thiết kế có tay cầm tiện lợi, cho phép nhúng trực tiếp vào dung dịch. Với các dải đo từ #1 đến #5, Zahn Cup vô cùng cơ động, giá thành thấp và cực kỳ phù hợp để kiểm tra nhanh ngay tại dây chuyền sản xuất. Hạn chế của nó là độ chính xác phụ thuộc nhiều vào độ ổn định trong thao tác của người đo.
- DIN Cup (Tiêu chuẩn DIN 53211): Được sản xuất theo tiêu chuẩn của Đức và phổ biến nhất với kích thước lỗ 4 mm. Cốc DIN mang lại độ chính xác cao, được tin dùng rộng rãi trong ngành sơn công nghiệp tại châu Âu, nhưng lại ít xuất hiện ở thị trường Mỹ.
- ISO Cup (Tiêu chuẩn ISO 2431): Là phiên bản tiêu chuẩn hóa quốc tế với đa dạng kích thước lỗ (3, 4, 5, 6 và 8 mm). Đây là lựa chọn tối ưu nhất cho các phòng Quản lý chất lượng (QC) và Nghiên cứu & Phát triển (R&D) nhờ khả năng được chấp nhận trên toàn cầu và dễ dàng so sánh dữ liệu chéo.
2. Bảng So Sánh Cốc Đo Độ Nhớt: Ford, Zahn, DIN và ISO
| Tiêu chí | Cốc Ford | Cốc Zahn | Cốc DIN | Cốc ISO |
|---|---|---|---|---|
| Tiêu chuẩn áp dụng | ASTM D1200 | ASTM D4212 | DIN 53211 | ISO 2431, ASTM D5125 |
| Kiểu thiết kế | Cốc xả (Flow cup), cần giá đỡ cố định | Cốc nhúng (Dip cup), có tay cầm dài | Cốc xả (Flow cup), cần giá đỡ cố định | Cốc xả (Flow cup), cần giá đỡ cố định |
| Môi trường phù hợp | Phòng thí nghiệm, phòng QC | Xưởng sản xuất, cạnh dây chuyền | Phòng Lab / Nhà xưởng (chuẩn Âu) | Phòng thí nghiệm tiêu chuẩn cao, R&D |
| Kích thước lỗ thông dụng | #1, #2, #3, #4, #5 (Phổ biến: #4) | #1, #2, #3, #4, #5 (Phổ biến: #2) | Thường cố định lỗ 4mm (hoặc từ 2-8mm) | 3mm, 4mm, 5mm, 6mm, 8mm |
| Dải đo thông dụng (cSt) | ~ 25 - 1200 cSt | ~ 20 - 1200 cSt | ~ 10 - 500 cSt | ~ 7 - 700 cSt |
| Ưu điểm | Dễ mua, giá thành hợp lý, chuẩn Mỹ phổ biến | Đo cực nhanh tại bồn, không cần đổ mẫu ra ngoài | Tiêu chuẩn Đức chính xác, độ bền cao | Độ chính xác và độ lặp lại cao nhất, chuẩn quốc tế |
| Nhược điểm | Kém linh hoạt khi cần đo nhanh tại xưởng | Độ chính xác không cao bằng cốc xả phòng Lab | Đang dần bị thay thế bởi tiêu chuẩn ISO | Giá thành thường cao hơn các loại khác |
3. Hướng Dẫn Chọn Cốc Đo Độ Nhớt Phù Hợp
Để nắm được cách chọn cốc đo độ nhớt chính xác và đảm bảo kết quả kiểm tra đáp ứng đúng các tiêu chuẩn đo độ nhớt kỹ thuật, bạn nên áp dụng quy trình gồm 3 bước thực tế dưới đây. Việc hiểu rõ từng loại thiết bị đo độ nhớt sẽ giúp tối ưu hóa phương pháp đo độ nhớt cho sản phẩm của bạn.
3.1. Xác định tiêu chuẩn đo độ nhớt theo yêu cầu đối tác:
Trước tiên, hãy làm rõ tiêu chuẩn mà doanh nghiệp hoặc khách hàng của bạn đang áp dụng cho sản phẩm:
- Nếu đối tác sử dụng tiêu chuẩn Mỹ (ASTM) -> ưu tiên dòng cốc đo độ nhớt Ford Cup hoặc Zahn Cup.
- Nếu đối tác áp dụng tiêu chuẩn Châu Âu hoặc quốc tế -> lựa chọn dòng DIN Cup hoặc ISO Cup.
- Mẹo nhỏ: Sử dụng đúng loại cốc quy định trong hợp đồng thương mại sẽ giúp hai bên đồng nhất số liệu khi kiểm tra chất lượng sản phẩm.
3.2. Chọn cốc đo độ nhớt theo môi trường sử dụng thực tế:
Mỗi dòng thiết bị đo độ nhớt được thiết kế tối ưu cho một điều kiện không gian làm việc khác nhau:
- Đo trực tiếp tại hiện trường: Như tại dây chuyền sản xuất, xưởng sơn, hay nhà máy in bạt -> Zahn Cup là lựa chọn tuyệt vời nhờ thiết kế dạng nhúng, cho phép bạn đo nhanh ngay tại bồn hoặc thùng chứa mẫu mà không cần đổ ra ngoài.
- Đo trong phòng thí nghiệm: Hoặc khi cần phát hành chứng nhận chất lượng (COA) bài bản -> bạn nên ưu tiên ISO Cup hoặc Ford Cup đặt trên giá đỡ cố định để đảm bảo tính chuẩn xác và độ lặp lại cao nhất.
3.3. Chọn kích thước lỗ dựa trên độ nhớt của chất lỏng:
Việc chọn kích thước lỗ thoát (orifice) phù hợp với độ đặc hay loãng của mẫu quyết định trực tiếp đến độ nhạy của cốc:
- Độ nhớt của chất lỏng thấp (loãng như nước, dung môi, mực in loãng…): Chọn lỗ xả nhỏ như Ford #1, Zahn #1, ISO 3 mm.
- Độ nhớt trung bình (như các loại cốc đo độ nhớt sơn lót, sơn phủ, vecni…): Chọn lỗ xả vừa như Ford #4, Zahn #2, ISO 4 mm.
- Độ nhớt cao (keo đặc, chất phủ bề mặt, polymer…): Chọn lỗ lớn như Ford #5, Zahn #5, ISO 6 mm hoặc 8 mm.
4. Những Lỗi Thường Gặp Cần Tránh Khi Đo Độ Nhớt Sản Phẩm
Dù đã biết cách chọn cốc đo độ nhớt chuẩn, nhưng nếu vấp phải các lỗi thao tác dưới đây trong quá trình sử dụng, kết quả từ các thiết bị đo độ nhớt vẫn sẽ bị sai lệch lớn:
- Thiếu cân bằng mặt phẳng: Không đặt cốc trên giá đỡ cân bằng khiến dòng chảy bị lệch tâm, làm thay đổi thời gian xả dòng tự nhiên của chất lỏng.
- Nhiệt độ mẫu dao động: Độ nhớt của chất lỏng cực kỳ nhạy cảm với nhiệt độ. Nếu không kiểm soát tốt nhiệt độ mẫu (mức chuẩn luôn được khuyến nghị ở 23 ± 2°C), kết quả đo giữa các mẻ sản phẩm sẽ bị vênh nhau.
- Vệ sinh thiết bị kém: Lỗ thoát của cốc bị bám cặn sơn hoặc mực in cũ làm thu hẹp đường kính thực tế, vô tình kéo dài thời gian chảy và làm sai lệch chỉ số.
- Để lại bọt khí trong lòng cốc: Thao tác khuấy dung dịch quá mạnh bạo tạo ra nhiều bọt khí li ti. Bạn cần để yên cho dung dịch tĩnh một lúc để tan hết bọt trước khi tiến hành bấm giờ.
- Sai lệch kích thước lỗ xả: Dùng lỗ xả quá nhỏ cho một mẫu sơn quá đặc sẽ khiến dòng chảy bị ngắt quãng hoặc chảy kéo dài quá mức quy định, làm mất đi tính chính xác vốn có của phương pháp đo độ nhớt này.
5. Câu Hỏi Thường Gặp (FAQ)
Ford Cup và ISO Cup có thể dùng thay thế cho nhau không?
Không hoàn toàn. Dù nguyên lý hoạt động giống nhau, nhưng chúng tuân theo các tiêu chuẩn khác biệt (ASTM D1200 so với ISO 2431). Kích thước lỗ, góc phễu và bảng quy đổi của chúng khác nhau, do đó kết quả không thể đánh đồng trực tiếp.
Zahn Cup có đảm bảo độ chính xác bằng Ford Cup không?
Trong môi trường phòng thí nghiệm có kiểm soát, Ford Cup cho độ lặp lại và độ chính xác cao hơn. Zahn Cup sinh ra để phục vụ tính cơ động, phù hợp để đánh giá nhanh xu hướng độ nhớt ngay tại xưởng hơn là lấy số liệu chuẩn xác tuyệt đối.
Có thể quy đổi thời gian chảy (giây) sang cP hoặc cSt được không?
Hoàn toàn có thể. Thời gian chảy đo được có thể quy đổi sang cSt (độ nhớt động học) hoặc cP (độ nhớt động lực học) thông qua các bảng tra cứu hoặc công thức toán học đi kèm với từng tiêu chuẩn. Tuy nhiên, độ chính xác của việc quy đổi còn phụ thuộc vào đặc tính lưu biến của từng loại chất lỏng cụ thể.
Việc lựa chọn cốc đo độ nhớt đúng loại là bước đầu tiên và quan trọng nhất để kiểm soát chất lượng sản phẩm. Nếu bạn cần tốc độ và sự tiện lợi tại xưởng, Zahn Cup là lựa chọn số một. Nếu cần độ chính xác cao trong phòng Lab nội bộ, hãy chọn Ford Cup hoặc DIN Cup. Tuy nhiên, để đảm bảo tính chuyên nghiệp, dễ dàng làm việc với đối tác quốc tế và đáp ứng xu hướng chuẩn hóa toàn cầu, ISO Cup chính là sự đầu tư bền vững và tối ưu nhất.
