1. Độ Mịn Sơn (Fineness of Grind) Là Gì?
Trong quá trình sản xuất sơn, các hạt bột màu (pigment) và chất độn (filler) cần được nghiền và phân tán đều vào dung dịch nhựa (chất tạo màng). Độ mịn sơn không phải là kích thước của từng hạt bột màu riêng lẻ, mà là kích thước của các khối kết tụ (agglomerates) còn sót lại sau quá trình nghiền.
Việc kiểm soát độ mịn rất quan trọng vì nó ảnh hưởng trực tiếp đến:
- Độ bóng và độ nhẵn: Sơn càng mịn, màng sơn càng bóng và láng.
- Độ che phủ: Phân tán tốt giúp sơn có khả năng che phủ bề mặt tốt hơn.
- Độ ổn định: Hạt quá to dễ bị lắng cặn trong quá trình bảo quản.
2. Giới Thiệu Dụng Cụ Đo Độ Mịn Sơn
Cả hai tiêu chuẩn ASTM D1210 và ISO 1524 đều sử dụng chung một loại dụng cụ gọi là Thước đo độ mịn (Grindometer hoặc Hegman Gauge).
Cấu tạo dụng cụ đo độ mịn sơn bao gồm:
- Thân thước: Một khối thép không gỉ được gia công chính xác, trên bề mặt có 1 hoặc 2 rãnh dọc. Rãnh này có độ sâu giảm dần từ một đầu (thường là 100 µm hoặc 50 µm) nông dần đến 0 µm ở đầu kia.
- Thang đo: Dọc theo rãnh thường khắc hai thang đo:
– Thang Micromet (µm): Đo độ sâu thực tế của rãnh (ví dụ từ 100 về 0).
– Thang Hegman: Đánh số từ 0 đến 8 (0 tương đương 100 µm, 8 tương đương 0 µm). - Dao gạt (Scraper): Một miếng thép phẳng, sắc cạnh dùng để gạt mẫu sơn.
3. Hướng Dẫn Kiểm Tra Độ Mịn Sơn Theo ASTM D1210 & ISO 1524
Hai tiêu chuẩn này có quy trình thực hiện gần như giống hệt nhau, chỉ khác biệt đôi chút về cách báo cáo kết quả hoặc chi tiết hiệu chuẩn.
Các bước tiến hành:
- Chuẩn bị: Làm sạch hoàn toàn thân thước và dao gạt bằng dung môi phù hợp, lau khô bằng vải mềm (không để lại xơ vải).
- Rót mẫu: Đặt thước trên mặt phẳng nằm ngang. Rót một lượng sơn vừa đủ (khoảng vài giọt) vào phần sâu nhất của rãnh (mốc 100 µm).
- Gạt sơn:
Cầm dao gạt bằng hai tay, đặt vuông góc với bề mặt thước ở ngay phía sau giọt sơn.
Ấn nhẹ dao và kéo đều tay dọc theo rãnh hướng về phía mốc 0 µm. Thao tác gạt kéo dài khoảng 1 – 2 giây. - Đọc kết quả (Quan trọng):
Phải đọc kết quả ngay lập tức (trong vòng 3 giây) sau khi gạt để tránh sơn bị khô hoặc dung môi bay hơi làm sai lệch kết quả.
Nhìn nghiêng thước dưới ánh sáng ở góc từ 20 đến 30 độ.

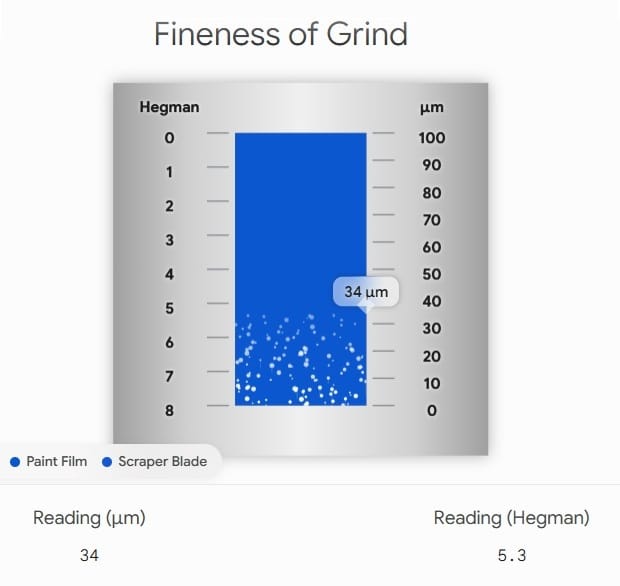

Quan sát điểm mà các hạt lấm tấm (specks) bắt đầu xuất hiện dày đặc ngang qua rãnh (thường quy định là nơi xuất hiện dải hạt rộng khoảng 3mm hoặc có từ 5-10 hạt tập trung lại). - Báo cáo: Ghi lại giá trị tại điểm đó theo thang Micromet hoặc thang Hegman.
Về cơ bản, cả ASTM D1210 và ISO 1524 đều là các tiêu chuẩn quốc tế dùng để đánh giá độ mịn của sơn và mực in bằng thước đo độ mịn (Hegman Gauge). Quy trình thực hiện (rót sơn, gạt dao và quan sát bằng mắt) của hai tiêu chuẩn này gần như giống hệt nhau.
Tuy nhiên, vì xuất phát từ hai hệ thống tiêu chuẩn khác nhau (Mỹ và Quốc tế), chúng có một số điểm khác biệt cốt lõi về đơn vị đo lường, cách đọc kết quả và cách báo cáo.
4. Bảng So Sánh Nhanh Tiêu Chuẩn Đo Độ Mịn Theo ASTM D1210 và ISO 1524
| Tiêu chí | ASTM D1210 | ISO 1524 |
|---|---|---|
| Tổ chức ban hành | ASTM International (Mỹ). | ISO (Tổ chức Tiêu chuẩn hóa Quốc tế). |
| Hệ đơn vị ưu tiên | Thang Hegman (0-8) và Mils (1/1000 inch). Có tham chiếu Micromet (µm). | Micromet (µm). Các bản cập nhật mới không khuyến khích dùng thang Hegman. |
| Tiêu chí đọc kết quả | Điểm xuất hiện 5 đến 10 hạt lấm tấm nằm rải rác ngang qua rãnh. | Điểm xuất hiện một dải hạt lấm tấm rộng khoảng 3 mm cắt ngang rãnh đo. |
| Báo cáo kết quả | Thường báo cáo bằng đơn vị Hegman (ví dụ: 6.5 Hegman). | Báo cáo bằng đơn vị Micromet (µm) (ví dụ: 20 µm). |
| Mức độ phổ biến | Phổ biến tại Bắc Mỹ và các dự án làm việc với đối tác Mỹ. | Tiêu chuẩn toàn cầu, phổ biến tại Châu Âu, Châu Á và Việt Nam. |
5. Phân Tích Chi Tiết Các Điểm Khác Biệt
5.1. Đơn Vị Đo Lường (Units of Measurement)
ASTM D1210: Rất chú trọng vào thang đo Hegman. Thang đo này là một hệ thống tuyến tính ngược, đi từ 0 (tương đương rãnh sâu 100 µm hoặc 4 mils – sơn rất thô) đến 8 (tương đương rãnh sâu 0 µm – sơn cực mịn). Do đó, trong hệ thống ASTM, người ta thường yêu cầu “đạt độ mịn 7 Hegman”.
ISO 1524: Chuẩn hóa hoàn toàn theo hệ mét (Metric). Thước đo theo ISO chủ yếu sử dụng đơn vị Micromet (µm). Dù trên thực tế thước đo có thể khắc cả hai thang, nhưng ISO 1524 hiện hành (bản 2020) khuyến cáo chỉ sử dụng µm để đảm bảo tính đồng nhất khoa học.
5.2. Cách Xác Định Điểm Đọc (Reading Criteria)
Cả hai đều yêu cầu bạn nhìn nghiêng thước trong vòng 3 giây để tìm vị trí các hạt bắt đầu nổi lên làm xước màng sơn, nhưng định nghĩa về “điểm bắt đầu” lại có sự sai khác:
- Theo ASTM D1210: Bạn cần tìm điểm mà tại đó có từ 5 đến 10 hạt/vết xước xuất hiện rõ ràng. Việc đếm số lượng hạt nhỏ này đôi khi phụ thuộc vào cảm quan của người quan sát.
- Theo ISO 1524: Tiêu chuẩn này định nghĩa điểm đọc là nơi bắt đầu xuất hiện một dải (band) các hạt lấm tấm tập trung lại với bề rộng khoảng 3 mm vắt ngang qua rãnh. Cách tiếp cận này mang tính “định diện tích” nhiều hơn là đếm hạt rời rạc.
Tóm lại: Nếu bạn sản xuất sơn cho thị trường nội địa hoặc Châu Âu/Châu Á, hãy bám sát quy trình và cách đọc theo ISO 1524 (đo bằng µm). Nếu bạn gia công cho các thương hiệu Mỹ hoặc theo hệ thống kỹ thuật Bắc Mỹ, bạn sẽ phải quen thuộc với ASTM D1210 (đo bằng thang Hegman).
6. Các Lỗi Thường Gặp Khi Đo Độ Mịn Sơn (Và Cách Khắc Phục)
Việc đo độ mịn của sơn tuy đơn giản nhưng lại rất dễ sai lệch nếu sai sót trong thao tác. Dưới đây là các lỗi phổ biến trong phòng Lab và cách xử lý:
6.1. Sai sót trong thao tác gạt dao
- Lỗi thường gặp: Kéo dao quá nhanh, quá chậm hoặc lực ấn của tay không đều giữa hai đầu thước. Điều này khiến màng sơn bị kéo rách hoặc dày mỏng không đều.
- Thao tác chuẩn: Đặt dao vuông góc (90o) với bề mặt thước. Dùng lực vừa đủ, kéo đều tay dọc theo rãnh thước với thời gian lý tưởng từ 1 đến 2 giây.
6.2. Chuẩn bị mẫu sơn sai cách
- Lỗi thường gặp: Lấy mẫu trực tiếp từ thùng mà không khuấy, hoặc khuấy không kỹ khiến các hạt bột màu chưa được phân tán đều, dẫn đến kết quả đo bị thô hơn thực tế.
- Thao tác chuẩn: Khuấy đảo đều mẫu sơn trước khi lấy ra kiểm tra để đảm bảo tính đồng nhất.
6.3. Vệ sinh dụng cụ kém
- Lỗi thường gặp: Thước hoặc dao gạt chưa được làm sạch hoàn toàn, còn bám cặn khô hoặc hạt bụi từ lần đo trước.
- Thao tác chuẩn: Trước và sau khi đo, phải lau sạch thước và dao bằng dung môi phù hợp kết hợp với vải mềm không để lại xơ vải.
6.4. Sai lệch khi đọc kết quả
- Lỗi thường gặp:
Đọc kết quả chậm (quá 3 giây kể từ khi gạt) khiến dung môi bay hơi, sơn bị khô và co rút làm lộ ra nhiều hạt giả.
Đặt góc nhìn không đúng hoặc ánh sáng phòng Lab quá tối/bị chói. - Thao tác chuẩn: Đọc kết quả ngay lập tức trong vòng 3 giây. Nhìn nghiêng thước một góc từ 20°C đến 30°C so với mặt phẳng dưới nguồn sáng tiêu chuẩn.
7. Câu Hỏi Thường Gặp (FAQ)
- Độ mịn càng cao có tốt không?
Có. Giá trị Hegman càng cao (kích thước hạt µm càng nhỏ) cho thấy vật liệu được nghiền và phân tán càng tốt, giúp nâng cao chất lượng màng phủ.
- Thiết bị nào dùng để đo độ mịn sơn?
Phổ biến nhất là thước đo độ mịn Hegman (Hegman Gauge hoặc Grind Gauge) kết hợp với dao kéo mẫu chuyên dụng.
- Ứng dụng của phép thử độ mịn là gì?
Phép thử này được dùng rộng rãi trong sản xuất sơn công nghiệp, sơn ô tô, sơn bột, mực in, keo dán, mỹ phẩm, paste màu và các loại chất phủ bề mặt khác.
Quý khách cần tư vấn sản phẩm, hỗ trợ kỹ thuật hoặc nhận báo giá, vui lòng liên hệ:
CÔNG TY TNHH CUNG CẤP THIẾT BỊ – VẬT TƯ RT
Hotline/Zalo: 0858 080 119
Email: Salesrt23@gmail.com
Chúng tôi luôn sẵn sàng hỗ trợ và đồng hành cùng Quý khách trong việc lựa chọn các giải pháp thiết bị đo lường, kiểm tra chất lượng và thiết bị phòng thí nghiệm phù hợp nhất.
