Impact Tester (Máy kiểm tra độ bền va đập) là thiết bị dùng để đánh giá khả năng chịu lực va đập của lớp sơn, màng phủ, nhựa, kim loại và các vật liệu phủ bề mặt. Thiết bị hoạt động bằng cách thả một quả nặng từ độ cao xác định xuống đầu đập, sau đó quan sát bề mặt mẫu để xác định có xuất hiện nứt, bong tróc hoặc biến dạng hay không.

Đây là phép thử được áp dụng rộng rãi trong ngành sơn, mực in, bao bì, ô tô, điện gia dụng và vật liệu xây dựng, đồng thời tuân thủ nhiều tiêu chuẩn quốc tế như: BS 6496, BS 3900, DIN 55669, GB/T 1732, ISO 6272-1, ASTM D2794

1. Impact Tester Là Gì?

Impact Tester (Máy kiểm tra độ bền va đập) là thiết bị phòng thí nghiệm được sử dụng để đánh giá khả năng chịu lực va đập cơ học của lớp sơn, màng phủ, nhựa, kim loại và các vật liệu phủ bề mặt.

Thiết bị này giúp xác định các chỉ số quan trọng bao gồm:

• Độ bền va đập và khả năng biến dạng nhanh của lớp phủ.
• Khả năng chống nứt, rạn nứt và bong tróc màng sơn.
• Độ bám dính của màng phủ với nền vật liệu sau khi chịu tác động lực lớn.

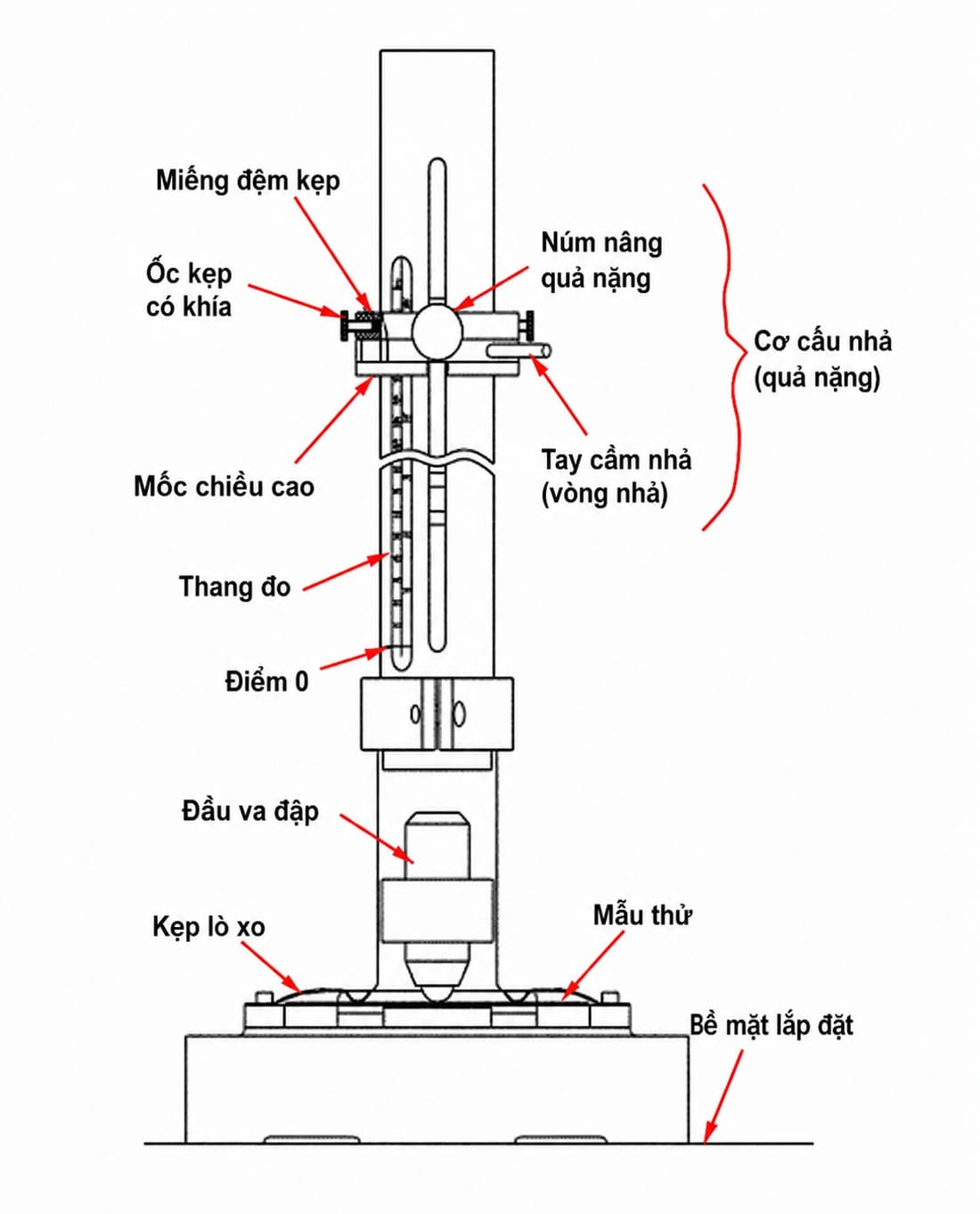

2. Cấu Tạo Và Nguyên Lý Hoạt Động

2.1 Nguyên Lý Hoạt Động

Thiết bị hoạt động dựa trên nguyên lý rơi tự do. Một quả nặng (Weight) có khối lượng xác định được thả từ một độ cao định trước qua ống dẫn hướng, tác động trực tiếp hoặc gián tiếp lên đầu đập (Indenter/Punch). Đầu đập này sẽ truyền năng lượng và gây biến dạng lên tấm mẫu thử đặt ở đế bên dưới.

• Khung và ống dẫn hướng: Đảm bảo quả nặng rơi hoàn toàn theo phương thẳng đứng, giảm thiểu ma sát.
• Quả nặng (Weights): Có nhiều mức khối lượng khác nhau (ví dụ: 1 kg, 2 kg, 3 lb, 4 lb) để thay đổi mức năng lượng.
• Đầu va đập (Punch/Indenter): Bộ phận tiếp xúc trực tiếp với mẫu, có đường kính đầu cầu theo tiêu chuẩn (ví dụ: 12.7 mm hoặc 15.9 mm).
• Đế giữ mẫu (Anvil/Die): Giúp cố định tấm mẫu thử phẳng, có khe hở tương ứng với đầu đập để mẫu biến dạng tự do.
• Thước chia vạch chiều cao: Dùng để căn chỉnh chính xác độ cao rơi của quả nặng.

Tham khảo thông số kỹ thuật, tiêu chuẩn và model: Máy Đo Độ Bền Va Đập BEVS 1601 – Impact Tester Cho Sơn Và Lớp Phủ

3. Công Thức Tính Năng Lượng Va Đập

Năng lượng tác động trong thử nghiệm được tính toán bằng công thức thế năng trọng trường: E = m*g*h

Trong đó:

• E: Năng lượng va đập (Joule, kí hiệu là $J$) hoặc ($inch\cdot lbs$ theo hệ Mỹ).
• m: Khối lượng quả nặng (kg).
• g: Gia tốc trọng trường (9.81m/s²).
• h: Chiều cao rơi của quả nặng (m).

Ví dụ thực tế: Khi thả quả nặng khối lượng 1 kg từ độ cao 0.5 m, năng lượng va đập tạo ra là: E = 1 * 9.81 *0.5 = 4.905J

4. Các Tiêu Chuẩn Thử Nghiệm Phổ Biến

Tùy thuộc vào thị trường và loại vật liệu, các phòng QC/R&D sẽ áp dụng các tiêu chuẩn quốc tế khác nhau:

5. Phân Loại Phương Pháp Thử Va Đập

Dựa vào cách thức tác động lực lên màng phủ, thử nghiệm được chia làm 2 phương pháp chính:

5.1 Va đập trực tiếp (Direct Impact)

• Cơ chế: Lực tác động trực tiếp từ phía bề mặt có phủ màng sơn. Màng sơn chịu lực nén lún xuống theo độ lõm của tấm kim loại.
• Ứng dụng: Kiểm tra độ bền bề mặt của sơn tĩnh điện, sơn kiến trúc, sơn ô tô.

5.2 Va đập gián tiếp / Mặt sau (Reverse Impact)

• Cơ chế: Lực tác động từ phía mặt không phủ màng sơn (mặt sau của tấm phẳng). Màng sơn ở mặt đối diện sẽ bị kéo căng ra (biến dạng lồi).
• Ứng dụng: Đánh giá cực kỳ khắt khe độ bám dính và độ giãn dài của màng sơn (ví dụ: ngành sơn cuộn – Coil Coating).

6. Quy Trình Thử Nghiệm Chuẩn 5 Bước

• Chuẩn bị mẫu: Cắt tấm mẫu (thường là thép hoặc nhôm) theo kích thước tiêu chuẩn. Tiến hành sơn phủ, sấy hoặc để đóng rắn hoàn toàn. Đo và ghi lại độ dày màng sơn.
• Gá đặt mẫu: Đặt tấm mẫu lên đế thử (Anvil). Chọn mặt thử (trực tiếp hay gián tiếp) hướng lên trên rồi cố định tấm mẫu.
• Thiết lập thông số: Lắp quả nặng và đầu va đập phù hợp với tiêu chuẩn yêu cầu. Điều chỉnh quả nặng lên độ cao chỉ định $h$.
• Tiến hành thả: Nhấn chốt thả để quả nặng rơi tự do, truyền lực qua đầu đập xuống mẫu thử.
• Đánh giá kết quả: Lấy tấm mẫu ra. Dùng mắt thường hoặc kính lúp (độ phóng đại $x10$) kiểm tra vùng biến dạng để tìm vết nứt, bong tróc. Có thể dùng thêm băng keo chuyên dụng (theo tiêu chuẩn thử độ bám dính) dán lên vùng va đập và giật mạnh để xem màng sơn có bị bóc ra hay không.

Xem hướng dẫn sử dụng máy đo độ bền va đập BEVS1601

7. Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác

Kết quả thử nghiệm va đập có thể bị sai lệch lớn nếu không kiểm soát tốt các biến số sau:

• Độ dày màng sơn: Màng sơn quá dày thường giòn và dễ nứt hơn màng sơn mỏng ở cùng một mức năng lượng.
• Nhiệt độ và độ ẩm: Lớp phủ hữu cơ (nhựa, polyme) rất nhạy cảm với nhiệt độ. Nhiệt độ thấp làm màng sơn giòn hơn, nhiệt độ cao làm màng sơn dẻo hơn. (Nên thử ở điều kiện chuẩn $23 \pm 2^\circ C$ và độ ẩm $50 \pm 5\%$).
• Độ cứng của nền: Tấm nền bằng thép cứng sẽ cho kết quả khác với tấm nền bằng nhôm mềm do khả năng hấp thụ và phản hồi lực khác nhau.
• Thời gian đóng rắn: Sơn chưa khô hoàn toàn sẽ có độ bám dính và độ cứng chưa đạt chuẩn, dẫn đến kết quả sai lệch.

7.Câu hỏi thường gặp (FAQ)

• Impact Tester dùng để làm gì?

Thiết bị dùng để đánh giá khả năng chịu lực va đập của lớp sơn, màng phủ và vật liệu, giúp xác định mức độ nứt, bong tróc hoặc biến dạng sau tác động.

• Impact Tester kiểm tra vật liệu nào?

Có thể kiểm tra: Sơn công nghiệp, Sơn tĩnh điện, Sơn ô tô, Mực phủ, Nhựa, Kim loại phủ sơn, Tôn mạ màu, Nhôm phủ sơn

• Kết quả thử nghiệm được đánh giá như thế nào?

Kết quả dựa trên mức năng lượng va đập mà mẫu vẫn không bị nứt, bong tróc hoặc hư hỏng, đồng thời so sánh với yêu cầu của tiêu chuẩn hoặc quy định kỹ thuật.

• Tiêu chuẩn nào được sử dụng phổ biến nhất?

Trong ngành sơn và lớp phủ, ASTM D2794 và ISO 6272 là hai tiêu chuẩn được áp dụng phổ biến để đánh giá độ bền va đập.

Quý khách cần tư vấn sản phẩm, hỗ trợ kỹ thuật hoặc nhận báo giá, vui lòng liên hệ:

CÔNG TY TNHH CUNG CẤP THIẾT BỊ – VẬT TƯ RT
📞 Hotline/Zalo: 0858 080 119
📧 Email: Salesrt23@gmail.com

Chúng tôi luôn sẵn sàng hỗ trợ và đồng hành cùng Quý khách trong việc lựa chọn các giải pháp thiết bị đo lường, kiểm tra chất lượng và thiết bị phòng thí nghiệm phù hợp nhất.
