Hướng Dẫn Sử Dụng Máy Đo Độ Bền Va Đập BEVS (Impact Tester BEVS 1601)

Máy đo độ bền va đập BEVS 1601 (Impact Tester) là thiết bị dùng để đánh giá khả năng chịu va đập của lớp sơn, lớp phủ và các vật liệu phủ trên nền kim loại bằng phương pháp quả nặng rơi tự do (Falling Weight Test). Thiết bị giúp xác định nhanh hiện tượng nứt, bong tróc, rạn màng hoặc biến dạng của lớp phủ sau khi chịu tác động cơ học, từ đó hỗ trợ kiểm soát chất lượng và phát triển sản phẩm.

Hướng Dẫn Sử Dụng Máy Đo Độ Bền Va Đập BEVS (Impact Tester BEVS 1601) dưới đây sẽ hướng dẫn chi tiết cách chuẩn bị mẫu, điều chỉnh chiều cao rơi, cố định mẫu, vận hành thiết bị và đánh giá kết quả theo đúng quy trình của nhà sản xuất. Dòng BEVS 1601 đáp ứng nhiều tiêu chuẩn thử nghiệm quốc tế như ASTM D2794, BS 6496, ISO 6272-1, BS 3900, DIN 55669 và GB/T 1732, phù hợp cho các phòng thí nghiệm QC, R&D cũng như các nhà máy sản xuất sơn, mực in, lớp phủ và vật liệu bề mặt.

1. Thông số kỹ thuật chính của Máy đo độ bền va đập BEVS

• Hệ Tiêu Chuẩn Mỹ (ASTM): Nếu phòng thí nghiệm của bạn áp dụng tiêu chuẩn ASTM D2794, hai model BEVS 1601/1 và BEVS 1601/2 là sự lựa chọn phù hợp với quả nặng tính theo đơn vị Lbs (2 Lbs hoặc 4 Lbs) và đường kính đầu va đập chuẩn 15.9 mm.
• Hệ Tiêu Chuẩn Quốc Tế / Châu Âu (ISO/DIN): Model BEVS 1601/3 được thiết kế riêng để đáp ứng tiêu chuẩn ISO 6272-1 với quả nặng 1 kg và đầu va đập lớn (20 mm).
• Hệ Tiêu Chuẩn Trung Quốc (GB/T): Hai model BEVS 1601/4 và BEVS 1601/5 tuân thủ tiêu chuẩn GB/T 1732, nổi bật với đầu va đập nhỏ chỉ 8 mm và có giới hạn khống chế độ sâu va đập cố định ở mức 2 mm.

Tham khảo thêm về Dụng cụ đo độ bền va đập màng sơn BEVS

2. Chuẩn bị trước khi thử nghiệm

Để đảm bảo kết quả chính xác:

• Mẫu sơn phải được đóng rắn hoàn toàn.
• Bề mặt mẫu sạch, không bám dầu hoặc bụi.
• Kiểm tra đầu va đập và đế giữ mẫu không bị mòn hoặc hư hỏng.
• Đặt máy trên mặt bàn chắc chắn và cân bằng.
• Kiểm tra cơ cấu khóa và nhả quả nặng hoạt động bình thường.

3. Hướng dẫn sử dụng Máy đo độ bền va đập BEVS

Bước 1. Xác định hướng thử Khi bắt đầu thao tác với Máy đo độ bền va đập BEVS, bạn cần chọn hướng thử theo yêu cầu của tiêu chuẩn áp dụng:

• Mặt sơn hướng lên (Direct Impact – Va đập trực tiếp).
• Mặt sơn hướng xuống (Reverse Impact – Va đập gián tiếp). Việc lựa chọn hướng thử sẽ phụ thuộc vào phương pháp đánh giá chất lượng màng sơn mà bạn đang hướng tới.

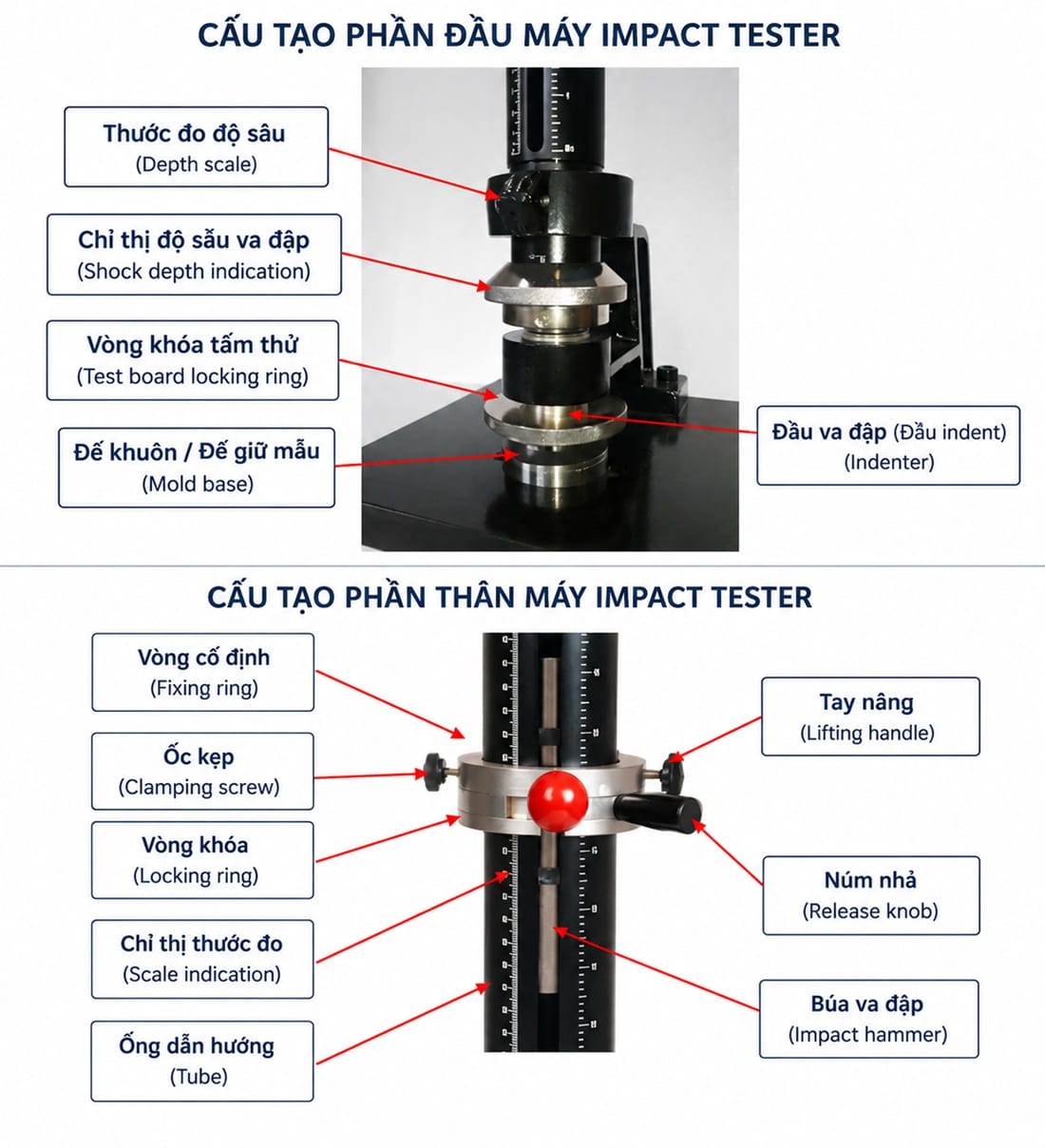

Bước 2. Điều chỉnh chiều cao rơi

• Nới lỏng hai ốc kẹp của cơ cấu nhả trên thân máy.
• Di chuyển cụm giữ quả nặng đến đúng mức chiều cao cần thử nghiệm.
• Siết chặt hai ốc kẹp lại để cố định.

Lưu ý: Điểm chuẩn để đo chiều cao trên thiết bị được tính từ mặt dưới của cơ cấu nhả (Datum Face).

Bước 3. Nâng và khóa quả nặng

• Sử dụng tay nâng (Lifting Handle) kéo quả nặng lên vị trí đã thiết lập.
• Xoay tay cầm vòng nhả (Release Ring Handle) để gài và giữ quả nặng tại độ cao cần thử.
• Kiểm tra để đảm bảo quả nặng đã được khóa an toàn và chắc chắn trước khi tiếp tục.

Bước 4. Điều chỉnh độ sâu đầu va đập

• Xoay vòng chỉ thị độ sâu (Shock Depth Indication Ring) nằm trên cụm đầu va đập.
• Thiết lập độ sâu chính xác theo yêu cầu của phép thử hoặc quy định kỹ thuật hiện hành.

Bước 5. Cố định mẫu thử

• Nới lỏng vòng khóa mẫu (Test Board Locking Ring).
• Đặt tấm mẫu thử phẳng lên đế giữ mẫu (Mold Base).
• Siết chặt vòng khóa lại để đảm bảo tấm mẫu không bị dịch chuyển lỏng lẻo trong quá trình chịu lực tác động.

Bước 6. Tiến hành thử nghiệm

• Nhấn tay nhả (Release Handle).
• Quả nặng của Máy đo độ bền va đập BEVS sẽ rơi tự do theo phương thẳng đứng, truyền lực trực tiếp qua đầu va đập (Indenter) xuống tấm mẫu.
• Lực va đập này giúp mô phỏng tác động cơ học thực tế để đánh giá khả năng chịu lực của màng phủ.

Bước 7. Đánh giá kết quả Sau khi lấy mẫu ra khỏi máy, quan sát kỹ bề mặt khu vực va đập để xác định:

• Có xuất hiện vết nứt lớp phủ hay không.
• Có hiện tượng bong tróc màng sơn hay không.
• Có dấu hiệu rạn màng sơn không.
• Có bị biến dạng nghiêm trọng trên nền kim loại không.

Trong nhiều quy trình QC, có thể kết hợp thêm phương pháp thử độ bám dính bằng băng keo (Cross Cut Tape Test) ngay trên vùng bị tác động để đánh giá toàn diện mức độ hư hỏng của lớp phủ sau khi va đập.

4. Bảo Dưỡng Định Kỳ

• Để Máy đo độ bền va đập BEVS hoạt động ổn định và kéo dài tuổi thọ, hãng sản xuất khuyến nghị:
• Bôi một lớp dầu mỏng lên đế va đập (Anvil) khi không sử dụng thời gian dài để chống gỉ sét.
• Luôn giữ máy trong tình trạng sạch sẽ, tránh để bụi sơn tích tụ trên các ống dẫn hướng.
• Kiểm tra định kỳ độ chặt của tất cả các bu lông cố định trên khung máy.
• Kiểm tra độ trơn tru của tay nâng và độ nảy của cơ cấu giữ quả nặng.
• Kiểm tra tình trạng hao mòn của các miếng đệm kẹp và tiến hành thay thế ngay nếu bị mòn.

5. Những Lưu Ý Quan Trọng

• Nhằm giảm thiểu sai số trong quá trình vận hành Máy đo độ bền va đập BEVS, kỹ thuật viên cần đặc biệt lưu ý:
• Tuyệt đối không để mẫu thử bị xê dịch trong khoảnh khắc quả nặng va đập.
• Không thay đổi chiều cao rơi giữa chừng khi đang thực hiện một phép thử theo thông số chuẩn.
• Luôn kiểm tra bề mặt đầu va đập (Indenter) xem có bị xước, mòn hay dính dị vật trước mỗi lần thử.
• Thực hiện phép thử trên nhiều vị trí khác nhau của cùng một tấm mẫu để tăng độ tin cậy cho kết quả cuối cùng.
• Cần đánh giá kết quả biến dạng màng sơn dưới nguồn ánh sáng đầy đủ hoặc sử dụng kính lúp chuyên dụng để tránh bỏ sót các vết rạn vi mô.

6. Câu hỏi thường gặp (FAQ)

• Máy BEVS 1601 dùng để kiểm tra gì?

Máy dùng để đánh giá khả năng chịu lực va đập của lớp sơn và lớp phủ, xác định hiện tượng nứt, bong tróc hoặc biến dạng sau tác động cơ học.

• Máy BEVS 1601 đáp ứng tiêu chuẩn nào?

Theo tài liệu của nhà sản xuất, máy phù hợp với: ASTM D2794, BS 6496, ISO 6272-1, BS 3900, DIN 55669, GB/T 1732.

• Khối lượng quả nặng của máy là bao nhiêu?

Tùy vào cấu hình model tùy chọn của máy đo độ bền va đập:
BEVS1601/1: 2 Lbs
BEVS 1601/2: 4 Lbs
BEVS 1601/3; BEVS 1601/4; BEVS 1601/5: 1Kg

• Chiều cao rơi tối đa là bao nhiêu?

Tùy vào cấu hình model tùy chọn của máy đo độ bền va đập:
BEVS1601/1: 63.6 cm
BEVS 1601/2: 101.7 cm
BEVS 1601/3: 100 cm
BEVS 1601/4: 50 cm
BEVS 1601/5: 100 cm
